824-33024-20000 Connector 제작 절차서

824-33024-20000 Connector 제작 절차서

824-33024-20000 Connector Manufacture Procedure

                  —목     차—



  1. 개요
  2. 적용 품명 및 규격
  3. 제작 절차



1.  개요

본 절차서는 Speed Sensor DSL EH10.02 AHV와 연결하는 커넥터를 제작하는 방법을 기술한다. 3pin connector와 연결할 수 있게 제작하여 사용하며, connector는 MS3106F-10SL-3S, 3pin을 사용한다.

Extension Cable로는 3선식 Cable을 사용하며, 피복의 재질은 PTFE(Tefron), 안쪽 Cable의 색상은 Red, White, Black을 사용한다. 길이는 발주서의 길이대로 재단을 하며 커넥터의 반대편은 각 Inner Cable 마다 Pin terminal로 마감을 한다.



2. 소요자재 및 소모품/공구

(1) 자재

순번 품명/규격 단 위 수량 비고
1

Connector

– Model: MS3106F-10SL-3S, 3pins

– Straight plug

EA 1
2

Extension Cable

– Length: Optional

– Number of Inner Cable: 3

– Material of Covering: PTFE(Tefron)

M optional
3

Pin terminal

– Color: Red

EA 3





4

Pin Cap

– Material: Rubber and Plastic

– Use for isolation each Pins

EA 1



(2) 소모품

순번 품명/규격 단 위 수량 비고
1 수축 튜브: 600V, 120℃ CM 20.5
2



(3) 공구

순번 품명/규격 단 위 수량 비고
1 스트리퍼 EA 1
2 롱 노즈 EA 1
3 니퍼 EA 1
4 멀티메타 EA 1
5 핀 터미널 압착기 EA 1
6 10자 드라이버 EA 1
7 납땜기+인두 Set 1
8 바이스 EA 1
9 열풍기 EA 1





3. 작업절차

(1) 자재준비

① 2항의 자재 및 소모품 종류, 수량을 확인한다.

② 발주서 확인하여 발주 온 길이보다 20cm정도 여유 있게 Extension Cable을 재단한다.



(2) 연장 케이블의 피복 벗기기

① 커넥터에 연결할 방향의 연장 케이블의 피복을 2.5cm 벗긴다

② 안에 쉴드선과 케이블 포장지를 벗기고 피복의 단면을 깔끔하게 정리한다.



(3) 커넥터 방향 연장케이블에 자제 넣기

① 수축 튜브를 6.5cm의 길이로 2개를 잘라 케이블 안으로 넣는다

② 커넥터 MS3106F-10SL-3S의 후면부와 전면부를 분리 (돌리면 분리가 된다) 하고 후면부의 나사들을 풀러 케이블에 넣는다

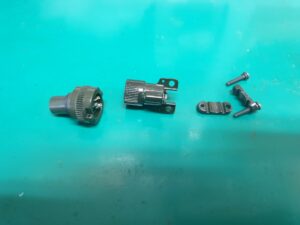

그림 1 커넥터 분해도

③ Pin cap을 플라스틱 부분과 고무부분을 분리하여 플라스틱 부분을 넓은 쪽이 커넥터 쪽으로 오게 케이블에 넣는다.

그림 2 고무 부분, 플라스틱 부분

④ 고무 부분에 B라고 써 있는 구멍에 백색 선을 넣고 구멍 1시방향엔 적색 선을, 11시 방향엔 흑색 선을 넣는다.

⑤ 피복을 벗겼을 때 inner 케이블들이 고무 부분에 자연스럽게 들어가지 않는 경우엔 반대편의 피복을 벗겨 고무부분에 넣는다

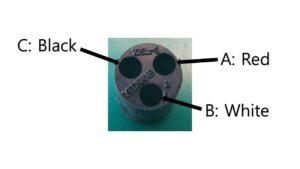

그림 3 고무 부분의 wire 배치

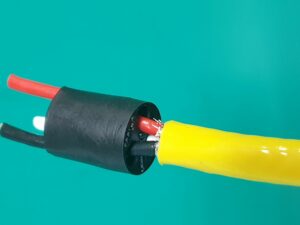

그림 4 고무 부분에 cable 삽입

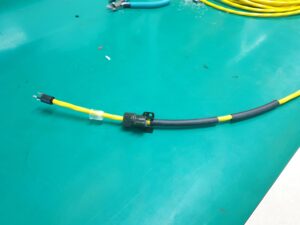

그림 5 커넥터 연결하기 전 자재들이 연장 케이블에 미리 들어감

(4) 커넥터와 케이블의 연결

① 커넥터와 케이블은 납땜으로 연결한다

② 백색 선, 흑색 선, 적색 선의 피복을 벗기고 안의 와이어들을 잘 정리한다

③ 커넥터의 납땜 구멍인 B구멍에 납을 충분히 채워 넣는다.

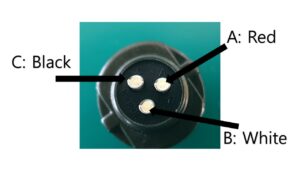

그림 6 연결할 커넥터의 납땜 구멍

④ B구멍을 인두로 데워주고 납이 녹으면 백색 와이어를 집어넣어 준다

⑤ 적색선의 와이어를 정리하여 A구멍에 넣고 납땜을 한다.

⑥ 흑색선의 와이어도 정리하여 C구멍에 넣고 납땜을 한다.

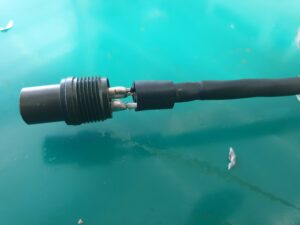

그림 7 납땜 후

⑦ 납땜한 자리를 식힌 후 고무로 된 핀캡을 납땜한 부분으로 밀어주어 각각의 선들이 합선 되는 것을 방지해준다.

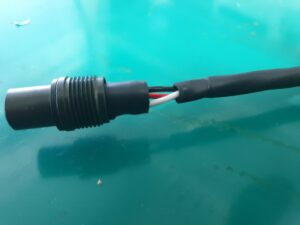

그림 8 고무 부분을 커넥터 쪽으로 민 사진



(5) 수축 튜브 씌우기

①자재 넣기 단계에서 넣어 놨었던 수축튜브를 연장 케이블의 단면에서 위로 1cm 위로 올라오게 잡는다.

②열풍기로 열을 가해 수축튜브를 수축시킨다.

③가열했던 수축튜브가 식으면 나머지 하나의 수축튜브도 같은 위치로 올려 열을 가한다.

④수축 튜브가 식으면 플라스틱으로 된 핀 캡을 올려 고무 핀 캡을 감싸게 한다.

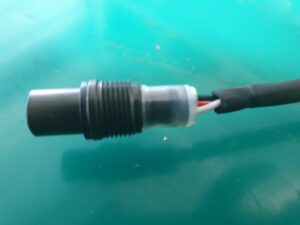

그림 9 플라스틱 캡으로 고무 부분을 감싸게 한다



(6) 커넥터 연결

①자재 넣기 단계에서 넣어 놨었던 커넥터의 후면부를 올려 전면 부와 연결한다.

②후면부의 끝을 나사로 고정시킨다.

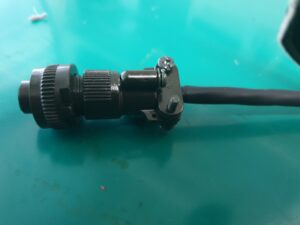

그림 10 연장 케이블에 연결된 커넥터

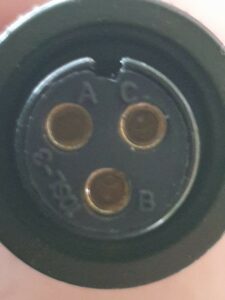

그림 11 커넥터의 센서 연결부



(7) Pin Terminal 결합

①연장 케이블의 커넥터 반대 부분의 피복을 끝에서 9cm 벗긴다.

②안에 쉴드와 포장지를 벗기고 연장 케이블의 단면부를 정리한다.

③수축 튜브를 7.5cm잘라 케이블 안으로 넣는다.

④각각 안의 백색 선, 적색 선, 흑색 선의 피복을 벗기고 안의 와이어를 꼰다.

⑤핀터미널을 3색선에 각각 한 개씩 꽂고 압착기로 압착해준다.

그림 12 핀 터미널 연결 사진



(8) 커넥터와 와이어의 연결 확인

①멀티메타로 핀과 각각의 선이 연결이 되었나 절연저항을 확인한다.

②연결된 것이 확인되면 넣어 놨던 수축 튜브를 연장 케이블의 단면에서 1cm 위로 오게 잡은 후 열풍기로 수축튜브를 수축시킨다.
