PPH104 18mm Probe 제작 절차서

PPH104 18mm Probe 제작 절차서

PPH104 18mm Probe Production Procedure Document



                        —목     차—



1. 개요
2. Probe Head 부분 제작 절차
3. Probe Connector 부분 제작 절차



1. 개요

본 절차서는 비접촉식 변위센서 12mm Range, 13mm Range용 18mm Probe를 제작하는 방법을 기술한다. Connector는 Push-On-Lock 방식의 Connector를 사용하며 이 제작서에는 제작 방식을 Probe Head 부분과 Connect부분을 분리하여 기술한다.

Probe Length는 가장 많이 사용되는 1m로 제작 절차서를 작성하였으며 Probe Length는 0.5m ~ 1m로 만들고자 하는 길이에 따라 달라질 수 있다.



2. Probe Head 부분

(1) 자재

순번	품명/규격	단 위	수 량	위치	비고
1	Probe Body 18mm	EA	1	AR01020451
2	18mm Probe Coil Block	EA	1	AR01020291
3	18mm Probe Coil Cap	EA	1	AR01020292
4	Coil for 18mm Probe	EA	1
5	Protection Cap	EA	1	AR01020263



(2) 소모품

순번	품명/규격	단 위	수량	비고
1	은납
2	RGT316 Cable	M	1
3	울트라 블루



(3) 공구

순번	품명/규격	단 위	수량	비고
1	스트리퍼	EA	1
2	니퍼	EA	1
3	핀셋	EA	1
4	멀티메타	EA	1
5	압착기 (Protection Cap 압착용)	EA	1
6	압착기 (Coil Block 압착용)	EA	1
7	납땜기+인두	Set	1
8	바이스	EA	1



(4) 자재 준비

① 2항의 자재 및 소모품 종류, 수량을 확인한다.

② 1m의 RGT179 Cable을 재단한다. 허용오차가 ±5cm 이므로 1m 10cm 정도 준비한다



(5) Coil Block에 Coil 결착 및 Coil과 Cable 연결

① Coil Block에 Coil을 결착 한다

② RGT316 Cable 한쪽에 Protection Cap, Probe Body 순으로 넣어준다

③ Cabe의 피복을 벗겨준다

• 피복을 벗길 땐 녹색 손잡이의 스트리퍼를 사용한다

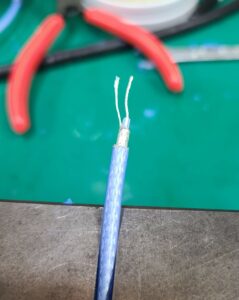

• 벗기는 순서는 케이블 겉면, 쉴드선 정리, 외선 피복 제거, 외선 정리, 심선 피복 제거 순으로 벗긴다
• 심선은 Probe의 Signal, 외선은 Probe의 GND로 사용한다
• 겉 피복은 스티리퍼의 가장 안쪽, 외선 피복은 안쪽에서 두번째, 심선 피복은 가장 바깥쪽을 사용하면 된다
• 외선 피복을 벗길 시 Cable의 겉 피복을 벗긴 5mm정도 위에서 벗겨준다
• 외선은 Probe GND로 사용하기 때문에 10가닥 정도를 남기고 다 잘라낸 후 코일의 리드선과 납땜이 가능 하도록 정리한다
• 심선의 피복을 벗길 때에도 외선의 피복 벗긴 위치에서 1mm정도 올라온 위치에서 벗겨준다

④ 케이블을 Coil Block 하단에 심선의 피복이 닿을 때 까지 넣은 후 코일의 심선과 Cable의 심선, 코일의 외선과 Cable의 외선을 연결한 후 납땜을 해준다. 이 때 납은 은납을 사용한다

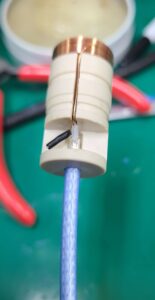

⑤ 납땜이 심선끼리 납떔 한 부분은 그림1 처럼 Coil Block의 홈에 잘 끼워 준다

⑥ 외선끼리 납땜한 부분은 Cable의 실드선이나 Probe Body에 닿지 않도록 Cable 뒤쪽으로 잘 말아 준다

⑦ 말아주기 힘들다면 Shrink Tube를 이용하여 절연이 되도록 처리해도 된다

⑧ 반대쪽의 피복을 벗겨 심선과 외선의 저항을 확인해서 2.6R 정도의 저항이 확인되면 잘 연결이 된 것이다



(6) Coil Block과 Probe Body의 결합

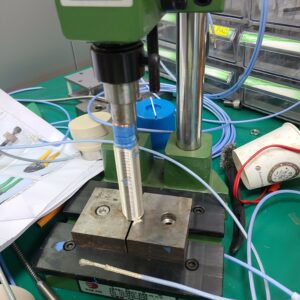

① 그림3과 같이 Ultrablue를 Coil Block의 홈사이에 펴서 바르고 케이블에서 Probe Body에 들어가는 부분에 Ultrablue를 펴서 바른다

② Coil Block을 Probe Body안에 넣어준다. 잘 안들어 가기 때문에 손으로 넣어준 후 그림4와 같이 압착기를 이용해 한번 눌러준다. 마찬가지로 튀어나오는 Ultrablue는 물티슈로 잘 닦아준다

③ Coil Block에서 Coil Cap이 들어가는 부분에 Ultrablue를 얇게 펴 바른다

④  8mm Probe와 다르게 Coil Cap 내부가 아닌 Coil Block에 얇게 펴 바르는 이유는 안의 Ultrablue가 많다면 가열시에 내부에 있던 Ultrablue가 Probe의 외형을 변화시키기 때문에 그 현상을 방지하기 위함이다

⑤ Ultrablue를 펴서 바른 Coil Block과 Coil Cap을 결착해 준다.

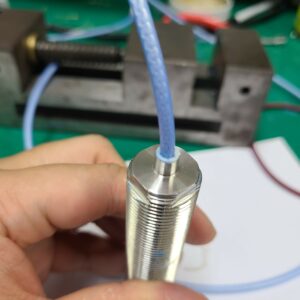

⑥ Probe Body 후면에 Ultrablue를 채운 후 Protection Cap을 넣어준다. 잘 들어갔다면 그림4와 같이 들어간다

⑦ 압착기를 이용하여 Probe Body 후면을 찍어준다

⑧ 조립이 되었다면 2. (5)의 ⑧과 같이 연결이 잘 되었나 확인한다



3. Probe Connector 부분

(1) 자재

순번	품명/규격	단 위	수 량	위치	비고
1	Push-On-Lock Connector Male	EA	1
2	Connector Pin	EA	1
3	Connector Ferral	EA	1	AR01020351



(2) 소모품

순번	품명/규격	단 위	수량	비고
1	은납
2	수축 튜브 (6ф, Black)	M	1
3	수축 튜브 (6ф, transparent



(3) 공구

순번	품명/규격	단 위	수량	비고
1	스트리퍼	EA	1
2	니퍼	EA	1
3	핀셋	EA	1
4	멀티메타	EA	1
5	압착기 (Coil Block 압착용)	EA	1
6	납땜기+인두	Set	1
7	바이스	EA	1
8	열풍기



(4) Cable 피복 제거

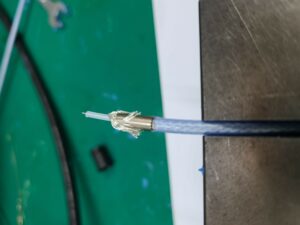

① Connector Ferral의 두배만큼 RG179의 가장 바깥 피복을 벗긴다.⑤

② 피복 벗긴 곳에 Connector Ferral을 넣는다

③ Connector Ferral 바로 위에서 외선 피복을 벗긴다. 이때 벗긴 피복은 버리지 않는다.

④ 외선을 아래로 제끼고 내선 피복을 위에서 1m 정도만 벗긴다

⑤ 투명 수축튜브, 검은색 수축튜브를 안에 넣어 준다. (투명, 검정순으로)



(5) Cable과 Connector 연결

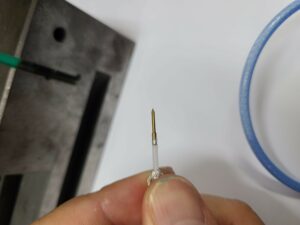

① Connector Pin 안에 납을 채운 후 Cable의 내선에 납 땜을 해준다

② Pin을 연결 후 핀 주변에 납을 제거제거를 하지 않을 시, Connector 삽입이 되지 않거나 Connector와 Pin이 전기적으로 연결이 될 수 있다.

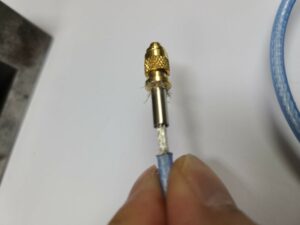

③ Connector를 삽입한 후 외선과 Connect Ferral을 올려준다

④ 삐져나온 외선을 정리해 준다

⑤ 빈 곳에 (4) ①에서 벗긴 피복을 끼워 준다

⑥ 커넥터의 절연을 확인해 준다



(6) 선형성 확인

① Probe 제작용 Driver와 Extension Cable을 연결하여 선형성이 올바르게 나오는지 확인한다.

② 선형성이 후반부 (2000um ~ 2250mu)에서 기울기가 떨어진다면 길이를 조금씩 줄여가며 맞추면 된다

③ 현재 같은 Coil, 같은 Cable길이, 같은 커넥터, 같은 저항이라고 해도 선형성이 조금씩 다르기 때문에 오차범위 내에서 길이를 잘라가면서 조절하면 된다

④ 만약 선형성 후반부에서 기울기가 올라간다면 현재는 다시 만드는 방법 밖에 없다



(7) 마무리

① (4) ⑤에서 넣었던 검은색 수축튜브는 커넥터 연결부위 위에 씌우기 위해 넣은 것이고 투명한 수축튜브는 출고용 스티커를 붙이고 그 위에 감싸기 위한 용도이다

② 압착기로 Connect Ferral을 찍어 준다

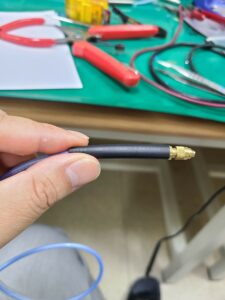

③ 그 위에 검은색 수축튜브를 씌우고 열풍기로 가열을 해 준다.

④ Serial Number가 정해졌다면 ZM401로 스티커를 출력해 붙이고 난 뒤 그 위에 투명 수축튜브를 씌운 후 열풍기로 가열해 준다.
