PPH106 50mm Probe 제작 절차서
PPH106 50mm Probe 제작 절차서
PPH106 50mm Probe Production Procedure Document
—목 차—
- 개요
- Probe Head 부분 제작 절차
- Probe Connector 부분 제작 절차
1. 개요
본 절차서는 비접촉식 변위센서 30mm Range용 50(직경)mm Probe를 제작하는 방법을 기술한다. Connector는 Push-On-Lock 방식의 Connector를 사용하며 이 제작서에는 제작 방식을 Probe Head 부분과 Connect부분을 분리하여 기술한다. Probe Length는 가장 많이 사용되는 1m로 제작 절차서를 작성하였으며 Probe Length는 0.5m ~ 1m로 만들고자 하는 길이에 따라 달라질 수 있다.
2. Probe Head 부분
(1) 자재
| 순번 | 품명/규격 | 단 위 | 수 량 | 위치 | 비고 |
| 1 | PPT806 Side Exit | EA | 1 | AR01020442 | |
| 2 | 50mm Probe Coil Block | EA | 1 | AR01020441 | |
| 3 | 50mm Probe Front Cap | EA | 1 | AR01020452 | |
| 4 | Coil for 50mm Probe | EA | 1 | ||
| 5 | Protection Cap | EA | 1 | AR01020263 | |
| 6 | 50mm Body Cable Locker | EA | 1 | AR01020273 |
(2) 소모품
| 순번 | 품명/규격 | 단 위 | 수량 | 비고 |
| 1 | 은납 | |||
| 2 | RGT316 Cable | M | 1 | |
| 3 | 울트라 블루 |
(3) 공구
| 순번 | 품명/규격 | 단 위 | 수량 | 비고 |
| 1 | 스트리퍼 | EA | 1 | |
| 2 | 니퍼 | EA | 1 | |
| 3 | 핀셋 | EA | 1 | |
| 4 | 멀티메타 | EA | 1 | |
| 5 | 압착기 (Protection Cap 압착용) | EA | 1 | |
| 6 | 압착기 (Coil Block 압착용) | EA | 1 | |
| 7 | 납땜기+인두 | Set | 1 | |
| 8 | 바이스 | EA | 1 |
(4) 자재 준비
① 2항의 자재 및 소모품 종류, 수량을 확인한다.
② 1m의 RGT316 Cable을 재단한다. 허용오차가 ±5cm 이므로 1m 10cm 정도 준비한다
(5) Coil Block에 Coil 결착 및 Coil과 Cable 연결
① Coil Block에 Coil을 결착 한다. 이때 Coil의 내선과 외선을 구분하여 넣어준다

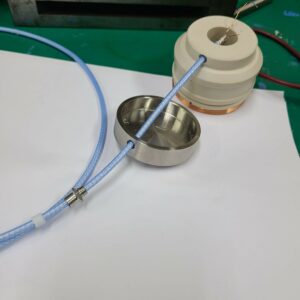

② RGT316 Cable 한쪽에 Protection Cap, Cable Locker, 순으로 넣어준 후 Cable을 Coil Block 측면 구멍에 넣어준다

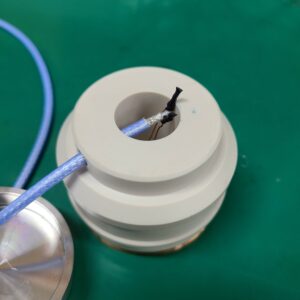

③ Cabe의 피복을 벗겨준다
- 피복을 벗길 땐 녹색 손잡이의 스트리퍼를 사용한다
- 벗기는 순서는 케이블 겉면, 쉴드선 정리, 외선 피복 제거, 외선 정리, 심선 피복 제거 순으로 벗긴다
- 심선은 Probe의 Signal, 외선은 Probe의 GND로 사용한다
- 겉 피복은 스티리퍼의 가장 안쪽, 외선 피복은 안쪽에서 두번째, 심선 피복은 가장 바깥쪽을 사용하면 된다
- 외선 피복을 벗길 시 Cable의 겉 피복을 벗긴 5mm정도 위에서 벗겨준다
- 외선은 Probe GND로 사용하기 때문에 10가닥 정도를 남기고 다 잘라낸 후 코일의 리드선과 납땜이 가능 하도록 정리한다
- 심선의 피복을 벗길 때에도 외선의 피복 벗긴 위치에서 1mm정도 올라온 위치에서 벗겨준다
④ 코일의 내선과 Cable의 심선, 코일의 외선과 Cable의 외선을 연결한 후 납땜을 해준다. 이 때 납은 은납을 사용한다
⑤ 절연을 위해 납땜 한 부위는 Heat Shrink Tube를 이용하여 처리해 준다
(6) Coil Block과 Side Exit의 결합

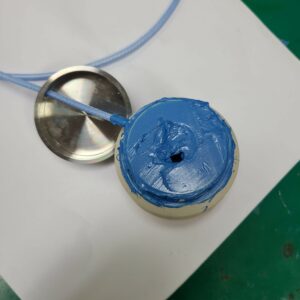

① Coil Block 내부에 1/4정도 Ultrablue를 채운 후 Side Exit와 결합할 자리에 Ultrablue를 얇게 펴 바른다.
② 손의 힘으로 결착이 불가능 하니 바이스를 이용하여 결착 해 준다. 이때 튀어나오는 Ultrablue는 물티슈로 닦아준다

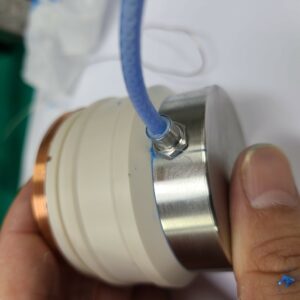

③ Cable Locker가 들어갈 나사구멍에 Ultrablue를 넣고 Cable Locker를 조여준다.
④ Cable Locker를 조인 후, Protection Cap을 넣어준다
⑤ 압착기를 이용하여 Probe Body 후면을 찍어준다
(7) Coil Block과 Front Cap의 결합

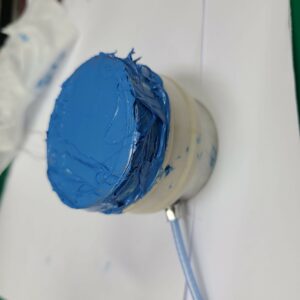

① Coil Block의 Front Cap과의 연결 부분에 Ultrablue를 얇게 펴 바른다 (상부만
② Ultrablue의 양이 많을 때 열을 가할 시 외형변화의 주요 요인이 된다
③ Front Cap과 결합 후 튀어나오는 Ultrablue를 물티슈로 닦아준다
④ 조립이 되었다면 2. (5)의 ⑧과 같이 연결이 잘 되었나 확인한다
3. Probe Connector 부분
(1) 자재
| 순번 | 품명/규격 | 단 위 | 수 량 | 위치 | 비고 |
| 1 | Push-On-Lock Connector Male | EA | 1 | ||
| 2 | Connector Pin | EA | 1 | ||
| 3 | Connector Ferral | EA | 1 | AR01020351 |
(2) 소모품
| 순번 | 품명/규격 | 단 위 | 수량 | 비고 |
| 1 | 은납 | |||
| 2 | 수축 튜브 (6ф, Black) | M | 1 | |
| 3 | 수축 튜브 (6ф, transparent |
(3) 공구
| 순번 | 품명/규격 | 단 위 | 수량 | 비고 |
| 1 | 스트리퍼 | EA | 1 | |
| 2 | 니퍼 | EA | 1 | |
| 3 | 핀셋 | EA | 1 | |
| 4 | 멀티메타 | EA | 1 | |
| 5 | 압착기 (Coil Block 압착용) | EA | 1 | |
| 6 | 납땜기+인두 | Set | 1 | |
| 7 | 바이스 | EA | 1 | |
| 8 | 열풍기 |
(4) Cable 피복 제거
① Connector Ferral의 두배만큼 RG316의 가장 바깥 피복을 벗긴다.
② 피복 벗긴 곳에 Connector Ferral을 넣는다

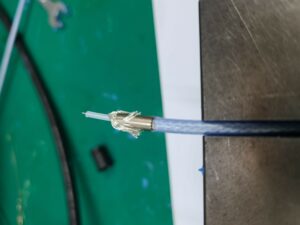

③ Connector Ferral 바로 위에서 외선 피복을 벗긴다. 이때 벗긴 피복은 버리지 않는다.
④ 외선을 아래로 제끼고 내선 피복을 위에서 1m 정도만 벗긴다
⑤ 투명 수축튜브, 검은색 수축튜브를 안에 넣어 준다. (투명, 검정순으로)
(5) Cable과 Connector 연결

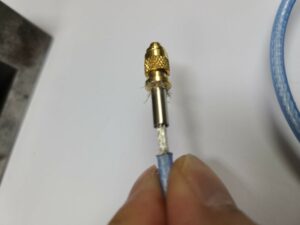

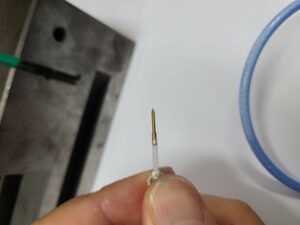

① Connector Pin 안에 납을 채운 후 Cable의 내선에 납 땜을 해준다
② Pin을 연결 후 핀 주변에 납을 제거제거를 하지 않을 시, Connector 삽입이 되지 않거나 Connector와 Pin이 전기적으로 연결이 될 수 있다
③ Connector를 삽입한 후 외선과 Connect Ferral을 올려준다
④ 삐져나온 외선을 정리해 준다
⑤ 빈 곳에 (4) ①에서 벗긴 피복을 껴 준다
⑥ 커넥터의 절연을 확인해 준다
(6) 선형성 확인
① Probe 제작용 Driver와 Extension Cable을 연결하여 선형성이 올바르게 나오는지 확인한다.
② 선형성이 후반부 (2000um ~ 2250mu)에서 기울기가 떨어진다면 길이를 조금씩 줄여가며 맞추면 된다
③ 현재 같은 Coil, 같은 Cable길이, 같은 커넥터, 같은 저항이라고 해도 선형성이 조금씩 다르기 때문에 오차범위 내에서 길이를 잘라가면서 조절하면 된다
④ 만약 선형성 후반부에서 기울기가 올라간다면 현재는 다시 만드는 방법 밖에 없다
(7) 마무리
① (4) ⑤에서 넣었던 검은색 수축튜브는 커넥터 연결부위 위에 씌우기 위해 넣은 것이고 투명한 수축튜브는 출고용 스티커를 붙이고 그 위에 감싸기 위한 용도이다
② 압착기로 Connect Ferral을 찍어 준다

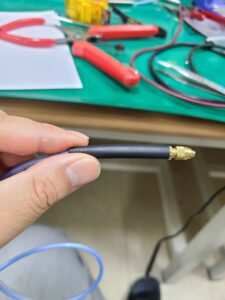

③ 그 위에 검은색 수축튜브를 씌우고 열풍기로 가열을 해 준다.
④ Serial Number가 정해졌다면 ZM401로 스티커를 출력해 붙이고 난 뒤 그 위에 투명 수축튜브를 씌운 후 열풍기로 가열해 준다.
